WS圓柱蝸桿減速機
WS圓柱蝸桿減速機的詳細內容
WS圓柱蝸桿減速機為一級傳動的阿基米德圓柱蝸桿減速器；適用于蝸桿嚙合處滑動速度不大于7.5m/s；蝸桿速度不超過1500r/min；工作環境溫度為-40～＋40℃；并可正、反方向運轉的場合。

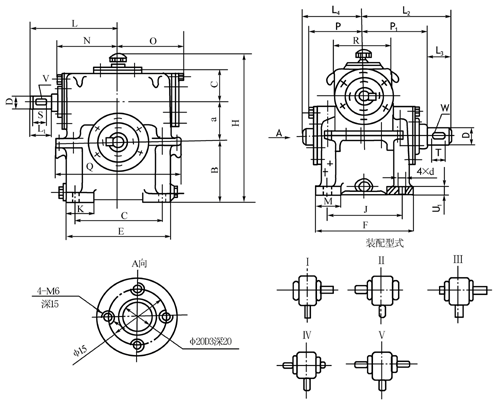

WS減速器80～120安裝尺及裝配型式
|
型號 |
a |
B |
C |
D |
D1 |
E |
F |
G |
H |
J |
K |
L |
L1 |
L2 |
L3 |
L4 |
|
WS80 |
80 |
120 |
65 |
20 |
35 |
190 |
200 |
150 |
295 |
160 |
60 |
190 |
50 |
158 |
58 |
90 |
|
WS100 |
100 |
140 |
70 |
25 |
40 |
240 |
210 |
180 |
340 |
170 |
70 |
225 |
60 |
182 |
82 |
100 |
|
WS120 |
120 |
160 |
75 |
30 |
45 |
270 |
220 |
200 |
385 |
180 |
80 |
275 |
80 |
197 |
82 |
110 |
|
型號 |
M |
O |
P |
P1 |
S |
T |
U |
V(b×h) |
W（b×h） |
d |
轉動慣量（kg·m2） |
質量 |
|
WS80 |
60 |
120 |
83.5 |
100 |
40 |
50 |
20 |
6×6 |
10×8 |
18 |
0.265×10-3 |
36.7～39 |
|
WS100 |
70 |
145 |
90 |
100 |
40 |
60 |
20 |
8×7 |
12×8 |
18 |
0.84×10-3 |
53～65 |
|
WS120 |
80 |
165 |
102 |
115 |
50 |
60 |
20 |
8×7 |
14×9 |
18 |
1.79×10-3 |
73.4～79 |

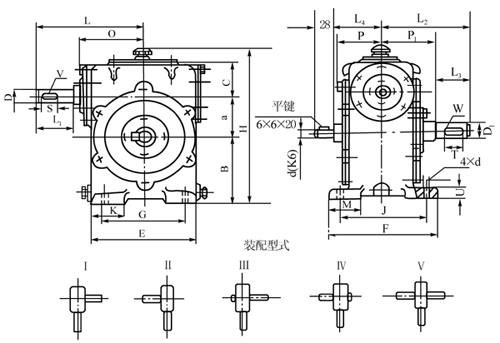

（150型～360型）安裝尺寸
|
|
|
型號 |
a |
B |
C |
D |
D1 |
E |
F |
G |
H |
J |
K |
L |
L1 |
L2 |
L3 |
L4 |
M |
N |
|
WS150 |
150 |
210 |
105 |
35 |
65 |
370 |
340 |
310 |
513 |
280 |
100 |
303 |
58 |
315 |
105 |
190 |
90 |
245 |
|
WS180 |
180 |
250 |
125 |
40 |
70 |
430 |
360 |
360 |
603 |
300 |
120 |
362 |
82 |
345 |
105 |
215 |
90 |
250 |
|
WS210 |
210 |
280 |
135 |
45 |
80 |
490 |
400 |
400 |
673 |
320 |
140 |
412 |
82 |
385 |
130 |
225 |
100 |
282 |
|
WS250 |
250 |
330 |
145 |
50 |
90 |
570 |
430 |
440 |
773 |
360 |
160 |
442 |
82 |
395 |
130 |
240 |
120 |
325 |
|
WS300 |
300 |
390 |
165 |
70 |
120 |
670 |
500 |
520 |
903 |
420 |
200 |
535 |
105 |
465 |
165 |
270 |
150 |
385 |
|
WS360 |
360 |
460 |
200 |
80 |
150 |
840 |
610 |
650 |
1068 |
440 |
240 |
640 |
130 |
575 |
200 |
340 |
180 |
470 |
|
型號 |
O |
P |
P1 |
Q |
R |
S |
T |
U |
V |
W |
d |
轉動慣量（kg·m2） |
質量(Kg ) |
|
WS150 |
230 |
180 |
210 |
455 |
200 |
50 |
100 |
30 |
10×8 |
18×11 |
22 |
3.11×10-3 |
146～163 |
|
WS180 |
270 |
205 |
240 |
515 |
230 |
60 |
100 |
30 |
12×8 |
20×12 |
22 |
7.63×10-3 |
263～295.5 |
|
WS210 |
300 |
215 |
255 |
585 |
250 |
70 |
110 |
30 |
14×9 |
22×14 |
22 |
23.50×10-3 |
318～364 |
|
WS250 |
340 |
225 |
265 |
665 |
270 |
80 |
125 |
40 |
14×9 |
25×14 |
26 |
79.00×10-3 |
484～547 |
|
WS300 |
403 |
255 |
300 |
765 |
310 |
90 |
140 |
50 |
20×12 |
32×18 |
32 |
143.00×10-3 |
761～894 |
|
WS360 |
490 |
325 |
375 |
965 |
360 |
110 |
180 |
50 |
22×14 |
36×20 |
39 |
223.13×10-3 |
1290～1450 |
WS減速器傳動比及輸出轉矩表
|
型號 |
轉矩 |
速比 | ||||||||||||||||
|
9.67 |
11.67 |
13.67 |
15.67 |
17.67 |
19.5 |
21.5 |
23.5 |
25.5 |
27.5 |
30 |
33 |
37 |
41 |
47 |
53 |
60 | ||
|
WS |
80 |
55.9 |
55 |
53 |
41.2 |
48.1 |
54.9 |
52 |
41.2 |
49.1 |
45.2 |
56 |
56 |
49.1 |
53 |
41.2 |
48.1 |
— |
|
100 |
111 |
105 |
106 |
98.1 |
93.1 |
101 |
89.2 |
98.1 |
77.5 |
91.1 |
107 |
107 |
103 |
99 |
98.1 |
93.2 |
69.6 | |
|
120 |
188.3 |
186.4 |
172.5 |
163.8 |
139 |
169.8 |
168.8 |
165 |
158 |
158 |
188.3 |
166 |
183.5 |
172.5 |
164.8 |
139.2 |
130.7 | |
|
150 |
344 |
332 |
335.5 |
328.5 |
272 |
341 |
301 |
328.5 |
295 |
296 |
336.5 |
360 |
347 |
335.5 |
328.5 |
271 |
237.5 | |
|
180 |
596.4 |
680 |
586 |
561 |
475 |
524 |
527 |
561 |
537 |
— |
640 |
565 |
535 |
584.9 |
555 |
471 |
506 | |
|
210 |
1009.4 |
864.4 |
920 |
877 |
744.8 |
820 |
899 |
878 |
840.9 |
877 |
1006.5 |
887 |
950.6 |
921 |
877 |
744.8 |
279 | |
|
250 |
1728 |
1700 |
1352 |
1254 |
1328 |
1577 |
1313 |
1254 |
1470 |
1136 |
1725 |
15.078 |
1695 |
1352 |
1254 |
1332 |
1426 | |
|
300 |
2832 |
2656 |
2685 |
2567 |
2018 |
2734 |
2273 |
2568 |
2460 |
2371 |
2783 |
2724 |
2773 |
2695 |
2568 |
2018 |
1881 | |
|
360 |
4704 |
4606 |
4282 |
4429 |
3498 |
4723 |
4184 |
4429 |
4253 |
— |
4665 |
4576 |
4495 |
4282 |
4429 |
3488 |
3920 | |
