當前位置：首頁>產品中心>GCW雙級齒輪蝸輪減速機>GCWS雙級蝸輪齒輪減速機

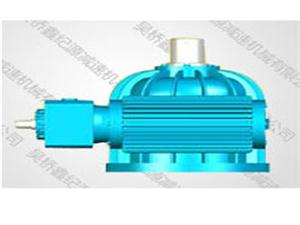

GCWS雙級蝸輪齒輪減速機

GCWS型雙級蝸桿減速器是由速比及規格不同的兩級圓弧圓柱蝸桿傳動組成，GCWS蝸輪齒輪減速機具有承載能力高、傳動效率高、傳動比大、結構緊湊等特點。

產地：中國>河北>滄州>吳橋縣

供應商：吳橋鑫紀源減速機械有限公司

596695471

電話：13513025815 電話:0317-7290300 7291300

GCWS雙級蝸輪齒輪減速機的詳細內容

GCWS雙級蝸輪齒輪減速機的詳細介紹
GCWS型雙級蝸桿及齒輪-蝸桿減速機說明（JB/T7008-1993）
ZC1型雙級蝸桿及齒輪-蝸桿減速器（JB/T7008-1993）由兩類產品構成，其中ZC1型雙級蝸桿減速器是由速比及規格不同的兩級圓弧圓柱蝸桿傳動組成；齒輪—蝸桿減速器是由高速級為圓柱齒輪傳動、低速級為圓弧圓柱蝸桿傳動的兩級傳動組成。按低速級蝸桿置向不同可分為：蝸桿下置式、蝸桿側置式、蝸桿上置式三種結構形式。具有承載能力高、傳動效率高、傳動比大、結構緊湊等特點，主要適用于冶金、礦山、起重、運輸、化工、建筑、建材、輕工等行業。
工作條件：輸入軸轉速不超過1500r/min；工作環境溫度為—40～40℃，當工作環境溫度低于0℃時，啟動前潤滑油必須加熱到0℃以上，或采用低凝固點的潤滑油；減速器可正、反向運轉。減速機說明（JB/T7008-1993）
ZC1型雙級蝸桿及齒輪-蝸桿減速機型號與標記（JB/T7008-1993）
型號與標記
1.型號
（1）CCWU型—低速級蝸桿在蝸輪之下的雙級蝸桿減速器；
（2）CCWS型—低速級蝸桿在蝸輪之側的雙級蝸桿減速器；
（3）CCWO型—低速級蝸桿在蝸輪之上的雙級蝸桿減速器；
（4）GCWU型—低速級蝸桿在蝸輪之下的齒輪—蝸桿減速器；
（5）GCWS型—低速級蝸桿在蝸輪之側的齒輪—蝸桿減速器；
（6）GCWO型—低速級蝸桿在蝸輪之上的齒輪—蝸桿減速器。
其中C—ZG型蝸桿；G—齒輪；W—蝸桿減速器；U—蝸桿下置式；S—蝸桿側置式；O—蝸桿上置式。

2.標記

GCWS100、GCWS125、GCWS160、GCWS200、GCWS250、GCWS315、GCWS355、GCWS400、GCWS450、GCWS500、型低速級蝸桿在蝸輪之側的齒輪-蝸桿減速機的裝配形式與主要尺寸（JB/T7008-1993）

型號\尺寸	a	a1	D	D1	D2	L3	L4	L5	h	h1	i=35.5～56、100、112
型號\尺寸	a	a1	D	D1	D2	L3	L4	L5	h	h1	d1	l1	b1	t1	L1
GCWS100	100	63	190	240	270	180	122	115	28	5	22j6	36	6	24．5	255
GCWS125	125	63	230	280	320	202	134	125	32	8	22j6	36	6	24．5	273
GCWS160	160	80	300	360	400	245	157	142	32	8	28j6	42	8	31	329
GCWS200	200	100	370	435	480	295	181	180	38	8	42k6	82	12	45	443
GCWS250	250	125	470	540	600	360	210	210	40	8	48k6	82	14	51．5	538
GCWS315	315	160	605	700	760	430	243	235	50	10	65m6	105	18	69	635
GCWS355	355	160	700	805	880	480	256	235	55	10	65m6	105	18	69	680
GCWS400	400	200	765	875	950	515	278	247	60	10	80m6	130	22	85	785
GCWS450	450	200	875	990	1070	565	300	275	65	10	80m6	130	22	85	838
GCWS500	500	250	1000	1100	1180	655	344	300	75	10	100m6	165	28	106	995

型號\尺寸	i=63～90、125～180					i=200～315					d2	l2	b2	t2	L2
型號\尺寸	d1	l1	b1	t1	L1	d1	l1	b1	t1	L1	d2	l2	b2	t2	L2
GCWS100	19j6	28	6	21.5	247	14j6	25	5	16	244	48k6	82	14	51.5	212
GCWS125	19j6	28	6	21.5	265	14j6	25	5	16	262	55m6	82	16	59	222
GCWS160	24j6	36	8	27	323	19j6	28	6	21．5	315	65m6	105	18	69	270
GCWS200	28j6	42	8	31	403	22j6	36	6	24．5	397	80m6	130	22	85	325
GCWS250	38k6	58	10	41	514	28j6	42	8	31	498	100m6	165	28	106	385
GCWS315	48k6	82	14	51.5	612	38k6	58	10	41	588	120m6	165	32	127	420
GCWS355	48k6	82	14	51.5	657	38k6	58	10	41	633	130m6	200	32	137	470
GCWS400	60m6	105	18	64	760	48k6	82	14	51．5	737	150m6	200	36	158	490
GCWS450	60m6	105	18	64	813	48k6	82	14	51．5	790	170m6	240	40	179	560
GCWS500	80m6	130	22	85	960	60m6	105	18	64	935	190m6	280	45	200	640

型號\尺寸	l3	H	d3	質量m/kg
GCWS100	11	132	14.5	79
GCWS125	14	132	14.5	104
GCWS160	15	160	18.5	162
GCWS200	17	190	18.5	293
GCWS250	17	212	24	440
GCWS315	17	250	28	800
GCWS355	17	265	35	980
GCWS400	24	265	35	1300
GCWS450	24	315	42	1750
GCWS500	24	375	35	2390
