CW蝸輪蝸桿減速機軸承的選用
CW圓弧圓柱蝸桿減速機特點:
1.蝸桿采用高強度低碳合金鋼經滲碳淬火而成，齒面硬度達HRC58-62，齒輪均采用磨齒工藝，精度高，接觸性好。
2.傳動效率高：三級大于90%。
3.運轉平穩，噪音低。
4.體積小，重量輕，使用壽命長，承載能力高。
5.易于拆檢，易于安裝。
CW圓弧圓柱蝸桿減速機適用范圍如下：
1.高速軸轉速不大于1500轉/分。
2.齒輪傳動圓周速度不大于20米/秒。
3.工作環境溫度為-40～45℃，如果低于0℃，啟動前潤滑油應預熱至0℃以上，本減速機可用于正反兩個方向運轉。
CW圓弧圓柱蝸桿減速器采用單級蝸桿減速傳動，符合行業推薦性標準JB/T7935—95（原國標GB9147—88）,此標準達到國際九十年代水平。全系列共包括三種型號，16種中心距，12種速比。輸入功率范圍在0.39～189KW之間，輸出扭矩在107～13500N.m之間。CW圓弧圓柱蝸桿軸可正、反兩個方向運轉，輸入轉速不超過1500r/min，工作環境溫度為-40～40度。當工作環境溫度低于0度時，啟動前潤滑油必須加熱到0度以上；當工作環境溫度低于40度時，必須采取冷卻措施。
CW蝸桿減速機是一種具有結構緊湊，傳動比大，以及在一定條件下具有自鎖功能的傳動機械，是最常用的減速機之一，其中，中空軸式蝸齒減速機不僅具有以上的特點，而且安裝方便，結構合理，越來越得到廣泛應用。中空軸式蝸齒減速機在蝸輪蝸桿減速器輸人端加裝一個斜齒輪減速器，構成的多級減速器可獲得非常低的輸出速度，是斜齒輪級和蝸齒級的組合，比純單級蝸輪減速機具有更高的效率。而且振動小，噪音低，能耗低。
SCW軸裝式蝸桿減速機專用機架、無支點，單支點和雙支點機架四大類。原則上是根據減速機輸出軸徑的大小來確定型號，只要接口形式及安裝尺寸相符，減速機的輸出軸大小在一定范圍內可以對機架型號作上下浮動。本公司生產的機架一般適用于立式減速機。如用戶需配其它規格型號的立式減速機，在訂貨時必須說明所配減速機的型號、規格、并提供減速機底座連接尺寸及輸出軸軸端尺寸，本公司在一定范圍內可以對接板進行調整與減速機聯接，滿足用戶要求。
當具備上述條件的攪拌軸，在選用單支點機架時，攪拌軸與減速機之間的聯軸器須選用TK型彈性塊聯軸器。在實際應用中常用剛性聯軸器代替彈性塊聯軸器聯接攪拌軸與減速機出軸，蝸桿減速機取消底軸承或中間軸承等支點。這樣使用，簡化了單支點支架的應用條件，但只適宜于攪拌不強烈、功率較小，對軸承負荷較小的場合。這時聯軸器應選用GT型剛性凸緣聯軸器，以利軸向尺寸方面的微量調整；原則上不能用JQ型夾殼聯軸器，若采用夾殼聯軸器，則必須對支點的軸承結構進行變動，采用帶緊定套的錐孔調心滾子軸承，或者取掉夾殼聯軸器中的懸吊環，便攪拌軸的軸向位置有適當的調整余地。
不宜于選用無支點、單支點機架時，應選用雙支點機架。當選用的雙支點機架兩支點軸承結構不帶緊定套，而攪拌軸的軸向位置不能調整時，攪拌軸與減速機之間的聯接必須選用TK型彈性塊聯軸器。
SCW軸裝式蝸桿減速機是按國家專業標準ZBJ19004生產的外嚙合漸開線斜齒圓柱齒輪減速機，齒輪減速機廣泛應用于冶金、礦山、起重、運輸、水泥、建筑、化工、紡織、印染、制藥等領域。軸裝式蝸桿減速機適用范圍如下：
1、高速軸轉不大于1500轉/分。
2、齒輪傳動圓周速度不大于20米/秒。
3、工作環境溫度為-40-45℃，如果低于0℃，啟動前潤滑油應預熱至0℃以上，齒輪減速機可用于正反兩個方向運轉。

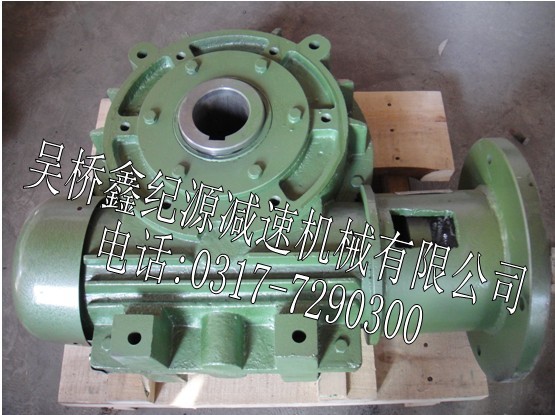

軸裝式圓弧圓柱蝸桿減速機（JB/T6387 — 1992）直接套裝在工作機主軸上，包括 SCWU ，SCWS，SCWO 三個系列。主要應用于冶金、礦山、起重、運輸、化工、建筑等機械設備的減速傳動。工作條件：減速器蝸桿軸轉速不超過 1500 r/min；工作環境溫度為－ 40～40 ℃，當工作環境溫度低于0 ℃時，啟動前潤滑油必須加熱到0 ℃以上；減速器可正、反向運轉。
|
中心距a(mm) |
63 |
80 |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
|
|
蝸桿 軸承 |
型號 |
7304 |
7305 |
7308 |
7309 |
7310 |
7311 |
7312 |
7312 2215 2 1 |
7312 2215 2 1 |
7314 2217 2 1 |
7314 2217 2 1 |
7317 2220 2 1 |
7317 2220 2 1 |
7320 2320 2 1 |
7326 2326 2 1 |
7328 2328 2 1 |
|
數量 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
||||||||||
|
蝸輪 軸承 |
型號 |
7507 |
7508 |
7510 |
7512 |
7514 |
7515 |
7517 |
7318 |
7320 |
7322 |
7324 |
7326 |
7328 |
7532 |
7536 |
7540 |
|
數量 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
